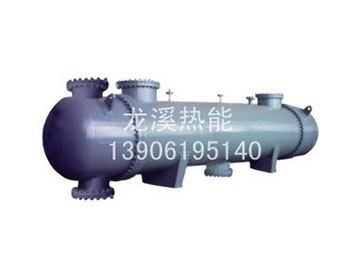

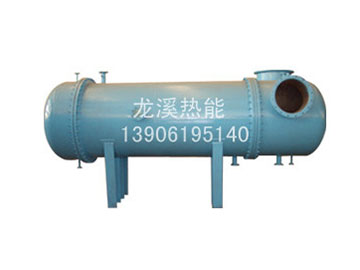

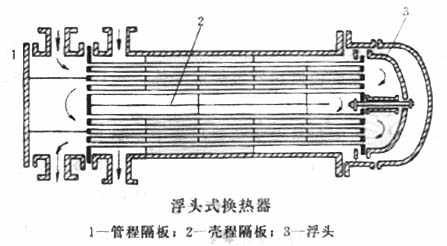

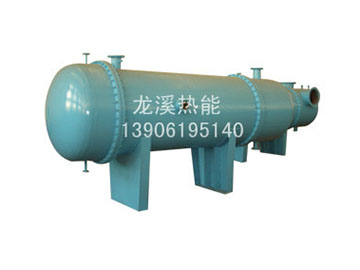

浮頭式換熱器

概述
       浮頭式換熱器按GB151-1999《管殼式換熱器》進行設計、制造、檢驗與驗收，廣泛應用于兩種介質溫差大的煉油、化工、暖通、制藥等行業的熱交換場合，是一種通用型的標準產品，具有高的互換性。
優點
       1、管束可以抽出，方便清洗管、殼程；
       2、介質間溫差不受限制，在管束與殼體之間不產生溫差應力；
       3、可在高溫高壓下工作，一般溫度≤450℃，壓力≤6.4MPa。
       4、可應用于結垢嚴重的場合。
       5、可應用于管程易腐蝕的場合。

技術參數

規格范圍		代表 符號	系列名稱
			浮頭式換熱器			浮頭式冷凝器
			AES	BES		BJS
公稱直徑mm		DN	325、400、500、600、700、800、900、1000、1100、1200、1300、1400、1500、1600、1700、1800十六種
設計壓力MPa		P	1.57（16）、2.45（25）、3.92（40）、6.27（64）四種
額定溫度（可升溫度降壓）			200-400°C最低-20℃
換熱面積m2		A	A型10-800   B型5-635
管程數		NT	2、4、6三種
排管方式			△正三角形 ◇正方形 轉45℃		◇正方形 轉45℃		△正三角形 ◇正方形 轉45℃	◇正方形 轉45℃
換熱管規 格	管長m	L	1.53 4.56  9		1.53 4.56  9		1.53 4.56  9	1.53 4.5  6  9
	外徑×壁厚		19×2		25×25		19×2	25×25
殼程數			1
折流板間距			100  150  200   300  450（480）600六種
